Cutie de distribuție optică interioară cu 8 porturi

Spring Optical Communication este unul dintre cei mai mari și mai buni producători și furnizori de cutii de distribuție optică cu 8 porturi pentru interior, cu o experiență bogată. Bine ați venit să cumpărați produsele noastre de înaltă calitate sau să cumpărați cu ridicata cutia noastră de distribuție optică interioară personalizată cu 8 porturi, în stoc cu fabrica noastră. De asemenea, eșantionul gratuit este disponibil și dacă este necesar.

Prezentare generală a produsului

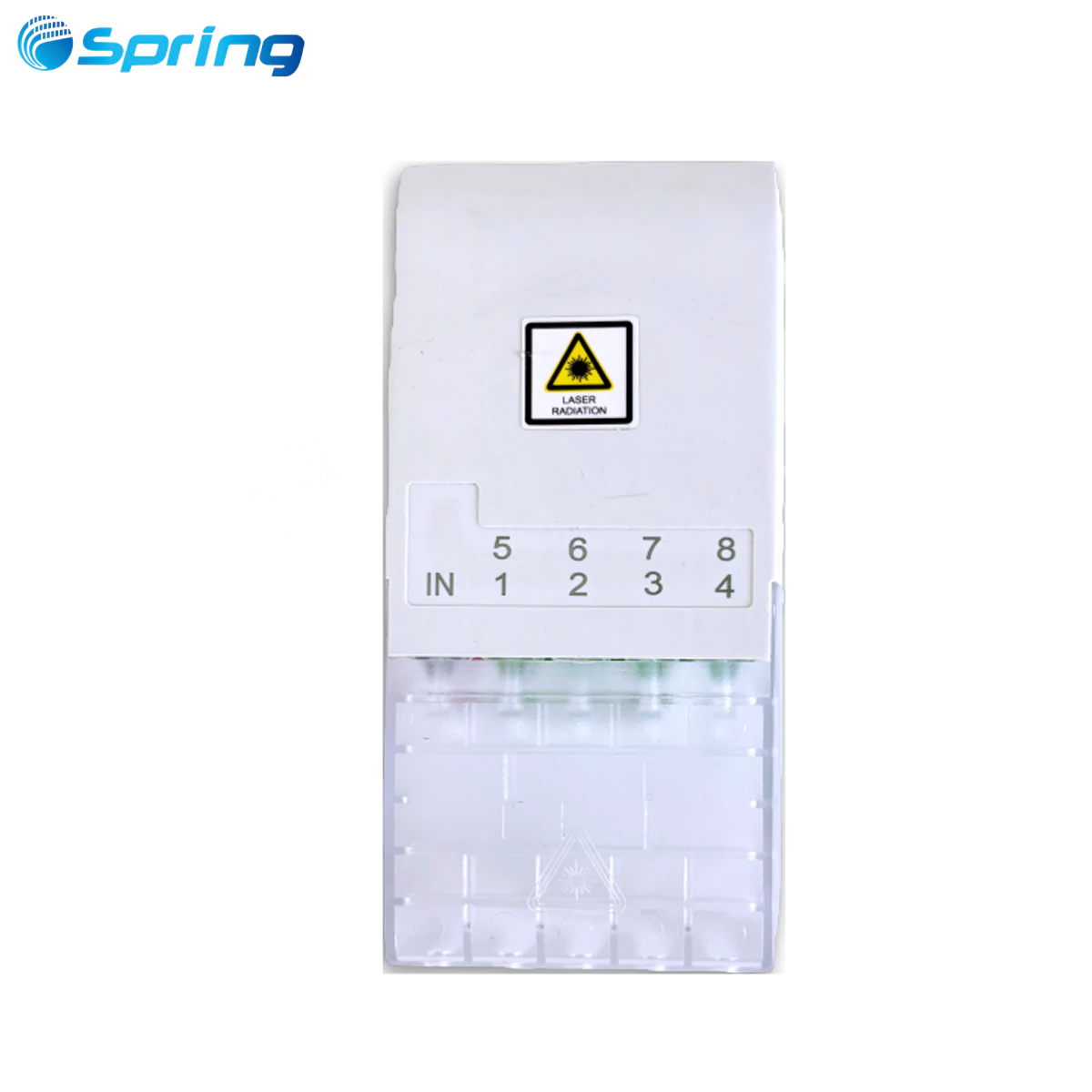

TheCutie de distribuție optică interioară cu 8 porturide la Spring Optical este o carcasă compactă,-montată pe perete, proiectată pentru terminarea și distribuția fiabilă a fibrei în medii interioare FTTH și FTTx. Pe piețele de limbă spaniolă-(în special în Spania și America Latină, unde implementările FTTH sunt răspândite), acest produs este denumit în mod obișnuit caCaja de distribución óptica(deseori prescurtat ca CDO sau similar în documentația tehnică și cataloagele furnizorilor). Proiectat special pentru intrările în clădiri, punctele de distribuție în etaj, unitățile multi-locuințe (MDU), birouri și spații interioare controlate, acestcutie montată pe perete-fibră opticăoferă o gestionare organizată a cablurilor pre-conectorizate (de obicei SC/APC), menținând în același timp o rază de curbură adecvată și protejând conexiunile împotriva prafului și a solicitărilor mecanice.

Caracteristicile cheie de instalare includ o porta ganancia dedicată (suport de stocare slăbit) pentru buclele de rezervă de fibră de intrare, porturi cu cod-color (roșu pentru intrare/alimentare, albastru pentru ieșire/picături de utilizator) și un capac transparent detașabil care mărește spațiul intern utilizabil cu aproximativ 40% atunci când spațiul este limitat. Protecțiile laterale etanșează deschiderile după îndepărtarea capacului, asigurând traseul ordonat al cablului și protecția de bază împotriva prafului, potrivită pentru aplicații în interior.

Echipele de instalații calificate beneficiază de montarea simplă, folosind instrumente standard, poziționarea la nivel a suportului de slăbire mai întâi, urmată de fixarea sigură pe suprafețe din lemn, metal sau zidărie cu ancore adecvate (cum ar fi tarugos pentru pereți de beton). Designul acceptă implementarea rapidă în rețelele FTTH de ultima-milă, oferind pierderi de inserție reduse, performanță ridicată în pierderi de returnare și acces simplificat la întreținere.

Caracteristici cheie

·Cutie de distribuție optică interioară cu 8 porturioptimizat pentru punctele de terminare FTTH de interior montate pe perete.

·Acceptă până la 8 cabluri pre-conectorizate SC/APC pentru conexiuni de abonat plug-and-play.

·Suport de stocare porta ganancia din spate integrat pentru gestionarea controlată a lungimii rezervei de fibre de intrare.

·Porturi-codate în culori: intrare roșie pentru cablul de alimentare, ieșiri albastre pentru distribuție către utilizatori-finali.

·Opțiune de acoperire transparentă detașabilă pentru a câștiga ~40% spațiu interior suplimentar în instalațiile restrânse.

·Protecțiile de etanșare laterale mențin intrarea/ieșirea cablului curată și reduc pătrunderea prafului.

·Compatibil cu instrumentele standard de instalare de telecomunicații pentru lucru eficient, repetabil pe teren.

Variante de produs

Model standard cu 8-porturi cu adaptoare SC/APC pre-instalate sau terminabile pe teren.

Configurații care acceptă integrarea splitterului PLC 1×4 sau 1×8.

Opțiuni personalizate: conectori LC, lustruire UPC, porturi de intrare suplimentare, variante de rating IP îmbunătățite.

Aplicații ale cutiei de distribuție optică de interior cu 8 porturi

TheCutie de distribuție optică interioară cu 8 porturieste ideal pentru punctele de desfășurare FTTH de interior, cum ar fi coloane de blocuri de apartamente, dulapuri de distribuție pe podea, intrări în clădiri comerciale, hoteluri și rețele de campus. În regiuni precum Spania și America Latină, unde produsul este frecvent specificat caCaja de distribución óptica, servește ca o incintă eficientă de tranziție și terminare între cablurile de alimentare și cablurile de abonament, oferind o gestionare sigură a fibrelor în locații interioare cu spațiu-constrâns.

Arhitectură tipică de rețea cu cutia de distribuție optică interioară cu 8 porturi

În implementările ODN bazate pe PON-,Cutie de distribuție optică interioară cu 8 porturieste de obicei instalat la punctele secundare de distribuție din interiorul clădirilor. Cablul de alimentare intră prin portul roșu de intrare, cu lungimea în exces încolăcită cu grijă pe suportul de stocare din spate, pentru a asigura conformitatea minimă cu raza de curbură (mai mare sau egală cu 30 mm dinamică/ Mai mare sau egală cu 15 mm static). Plasarea internă sau îmbinarea prin fuziune (dacă este necesar) direcționează semnalul către adaptoarele de ieșire. Cablurile de abonament se conectează direct la porturile albastre fără spațiu de stocare internă, ieșind prin porturi sigilate pentru a minimiza dezordinea și pentru a menține rutarea curată.

Avantajele produsului

TheCutie de distribuție optică interioară cu 8 porturioferă o scalabilitate bună pentru creșterea abonaților, acceptând 8 conexiuni cu potențial de extindere bazată pe splitter-. Aspectul său compact, de-densitate mare maximizează spațiul utilizabil în colțurile și dulapurile interioare. Instalarea este eficientă și repetabilă datorită suportului liber-preconfigurat, porturilor cu coduri-colorate și compatibilității cu instrumentele standard, reducând timpul de implementare pentru echipele de teren. Fiabilitatea-pe termen lung este asigurată de materiale durabile, toleranță largă la temperatură și management sigur al cablurilor care protejează fibrele de stres și contaminare.

FAQ

Î1: Care este gradul de protecție la intrare a acestei cutii de distribuție optică interioară cu 8 porturi?

R: IP54 pentru rezistență de bază la praf și stropire în interior; Variante cu IP-evaluate mai ridicate sunt disponibile pentru locațiile semi-expuse.

Î2: Cutia acceptă splitere optice?

R: Da, poate găzdui un splitter PLC 1×8 pentru distribuție pasivă în rețele FTTH.

Î3: Ce tip de conector este standard?

R: SC/APC este standard pentru reflexia-inferioară a spatelui în sistemele PON; Versiunile UPC sunt disponibile la cerere.

Î4: Cum este gestionată slăbirea fibrelor?

R: Slăbirea alimentatorului de intrare este stocată pe suportul porta ganancia din spate; cablurile de ieșire se conectează direct fără bobinaj intern.

Î5: Ce măsuri de siguranță sunt necesare în timpul instalării?

R: Folosiți protecție pentru ochi atunci când manipulați fibrele active, asigurați-vă că personalul calificat efectuează lucrări și respectați reglementările locale de siguranță.

Î6: Carcasa este potrivită pentru utilizare în exterior?

R: Nu, acest model este optimizat pentru medii interioare; aplicațiile în aer liber necesită variante cu gradul IP65/IP67.

Introducere producător

Spring Optical este specializată în soluții pasive de conectivitate cu fibră optică pentru rețele FTTH și întreprinderi. Cu facilități de producție concentrate pe carcase, conectori, cabluri și ansambluri, compania oferă o calitate constantă și sprijină operatorii de telecomunicații la nivel mondial, ISP-urile și distribuitorii prin servicii ODM/OEM. Toate produsele sunt supuse unor teste riguroase pentru a îndeplini standardele internaționale.

Ambalare și transport

Fiecare unitate este ambalată individual într-o cutie interioară de protecție cu inserții de spumă pentru a preveni deteriorarea în timpul manipulării. Conținutul include cutia de distribuție, suportul porta ganancia, mini șuruburi de fixare, ancore de perete (unde este cazul) și instrucțiuni de instalare.

Cutiile exterioare sunt fabricate din material ondulat robust, cu căptușeală rezistentă la umiditate{0}}. Etichetele includ numărul de model, cantitatea, avertismente „Fragil – Echipament optic” și informații despre trasabilitatea lotului.

Recomandări de depozitare:Păstrați într-un depozit uscat și ventilat între -10 grade și +40 grade . Evitați lumina directă a soarelui, substanțele chimice și vibrațiile excesive. Nu depășiți înălțimea recomandată de stivuire pentru a preveni deformarea.

transport:Folosiți vehicule acoperite pentru a vă proteja de ploaie și praf. Manipulați cu grijă pentru a evita impactul. Livrările internaționale respectă reglementările IATA/IMO pentru echipamentele de telecomunicații ne-periculoase. Paletizare pentru încărcare sigură a containerelor.

Pentru fișe de date detaliate, verificarea compatibilității sau sfaturi de configurare specifice-proiectului, vă rugăm să contactați echipa tehnică Spring Optical cu cerințele dvs. de rețea. Suntem gata să discutăm detaliile despre implementare cu inginerii și planificatorii de telecomunicații.

Ghid de instalare-cu-pas cu pas

Pasul 1Măsurați și marcați poziția de montare pe perete folosind o bandă de măsurare, nivel și marker. Determinați înălțimea adecvată (de obicei 1,5–2,5 m pentru accesibilitate și siguranță). Marcați găurile de fixare pentru accesoriul suport pentru câștig, asigurându-vă că poziția permite instalarea la nivel.

Pasul 2Așezațiaccesoriu suport pentru câștig(porta ganancia / slack storage bracket) pe perete, asigurându-se că este perfect nivelat. Apoi instalați șuruburile de fixare în perete, fixând accesoriul folosind numai șuruburi dacă suprafața este din lemn sau metal, sau folosiți dibluri/ancore (tarugos) pentru zidărie/pereți din beton. Utilizați un burghiu din carbură/tungsten (widia) de 6 mm sau 4 mm, în funcție de tipul de gaură dorit. MontațiCDO(Cutie de distribuție optică) pe accesoriul de câștig și fixați-l cu minișuruburile de fixare prevăzute în acest scop. Pentru a instala șurubul inferior, ridicați capacul de protecție.

Pasul 3După ce instalarea este finalizată, începeți instalarea cablului pre-conectorizat. Puneți excesul de fibră (câștig / slăbire) în accesoriul din spate. După finalizarea acestui pas, continuați cu instalarea: ridicați capacul și conectați cablul de fibră de intrare (sau cablul de alimentare) laROŞUport. Cablul de ieșirenu stochează nicio slăbiciuneîn interiorul CDO; ar trebui să fie conectat direct laALBASTRUconector. După conectare, închideți capacul.

Pasul 4Dacă este necesar din cauzalipsa de spatiu, scoateți capacul transparent. Acest lucru va oferi aproximativ 40% mai mult spațiu util în interiorul cutiei. Apoi instalați protecțiile laterale pentru a etanșa deschiderile din carcasă.
