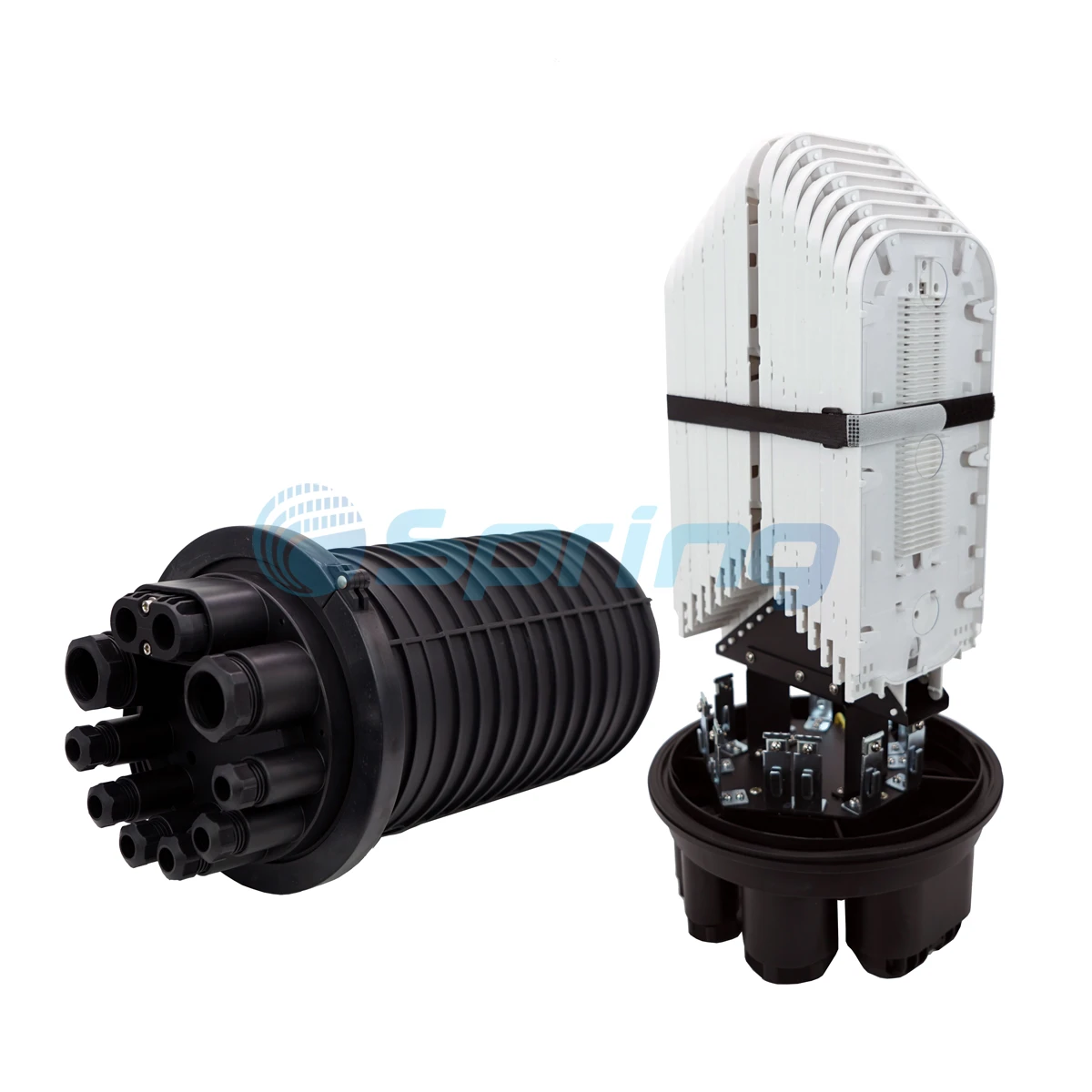

GJS-M9\/JFT-A închidere a cupolei

I. Aplicație

Coloana vertebrală de fibre și rețele de distribuție

Aplicații FTTX și ODN

Cablu optic mid-span sau splice de capăt

Medii dure în aer liber sau subteran

Ii. Caracteristici ale produsului

· Corp robust de plastic de inginerie: Carcasa este confecționată din plastic de inginerie din policarbonat de înaltă rezistențăanti-îmbătrânire, Rezistență la UV, șianti-coroziuneproprietăți. Ușor, dar rezistent la impact, este potrivit pentru expunerea în aer liber pe termen lung.

· Intrare flexibilă a cablului: Caracteristicile de închidere9 porturi de cablu- 1 port oval pentru cabluri de fibră cu buclă netăcută și 8 porturi circulare (2 mari, 6 mici) pentru cabluri de intrare și ieșire, care susțin diametrele dinΦ7 mm până la φ26 mm.

· Design de tavă stivuită de splice: Tăvile modulare oferă splicing organizat și extensibil. Fiecare tavă acceptă până la24 de nuclee, și capacitatea totală atinge288 nuclee sau 864 nuclee,în funcție de model (GJS-M9\/IFT-A1 sau A2).

· Compatibilitatea splitterului PLC: Sloturile integrate sunt proiectate pentru o instalare ușoară a1: 8 sau 1:16 Splitters PLC, permițând o distribuție eficientă a semnalului pentru soluții FTTH sau ODN.

· Sigiliu mecanic fiabil: Incinta foloseșteSigilare mecanică filetatăcu inele de cauciuc îmbunătățite de etanșare, realizând unNivel de protecție IP68- rezistent la praf, impermeabil și potrivit pentru medii dure.

· Opțiuni ușoare de montare: Suporturipol, perete, șimontare aerianăcu paranteze și accesorii opționale.

Iii. Specificații tehnice

Iv. Ghid de instalare

1. Pregătirea cablului de fibre

a) Cablu de buclă (netăiat):

Mark și dezbrăcați sacoul de cablu pentru aproximativ180 cmsau pe cerința proiectului.

Mențineți structura internă intactă în timpul dezbrăcării pentru a proteja tuburile și fibrele libere.

b) cablu de rupere (tăiat):

Scoateți aprox.120 cma sacoului exterior pentru ambele capete de cablu.

Curățați cu atenție și păstrați structura internă pentru prepararea splicingului.

2. Instalarea portului de cablu

Nota:Curățați întotdeauna zonele portului și asigurați-vă că suprafețele de etanșare sunt fără praf.

a) Portul oval (portul 1):

Proiectat pentru cabluri medii sau netăiat.

Introduceți cablul prin port, montați piesele de etanșare în ordine și strângeți cu șuruburi.

b) porturi circulare mari (porturile 2–3):

EliminaΦ51 mm dopuri de etanșare, asamblați accesorii de etanșare în jurul cablului și asigurați -vă folosind cheia furnizată.

c) porturi circulare mici (porturi 4–9):

EliminaΦ27 mm mufe, introduceți cablul cu piese de cauciuc de etanșare și strângeți cu piulița.

Seedraw: diagrame de etanșare a porturilor

3. Fixarea internă a cablului

Blocați cablurile în loc cuCleme de furtunla panoul de bază.

Remediați cablulConsolidarea miezuluifolosind blocuri și șuruburi de presare.

Conduți ușor fibrele către tăvile de splice corespunzătoare pentru fuziune.

Seedraw: Schema de fixare a cablurilor

4..

Ruta fibra înTăvi de despicareîntr -o bobină în sensul acelor de ceasornic sau în sens invers acelor de ceasornic cu unrază de îndoire> 40 mm.

Efectuați splicing de fuziune, după cum este necesar. UtilizareMânecile de micșorare termicpentru protecție și introduceți -le însloturi desemnate.

Fibrele de la Splitters PLC ar trebui, de asemenea, să fie păstrate în tăvile de splice cu o slăbire adecvată.

Seedraw: Coiling de fibre și utilizarea tăvii de splice

5. Ansamblul de închidere

PlasațiInel principal de etanșare a cauciuculuiîn canalul bazei cupolei.

Aliniați cu atenție și așezațicapac al cupoleideasupra bazei.

FolosițiClemă mecanică de etanșare(bandă de plastic) pentru a asigura capacul. Asigurați tensiunea uniformă și etanșeitatea.

Seedraw: Procesul de asamblare a cupolei

6. Opțiuni de montare

a) Montare pe perete

Asigurați tava de montare la baza închiderii folosind 4 șuruburi.

AtașațiL-BRACKETSși utilizareȘuruburi de expansiunePentru a le fixează direct pe perete.

b) Montare pol

ConectațiClemă cu pol arcla brăbătul L.

Fixați structura la pol folosindbenzi metaliceȘi strângeți în siguranță cu șuruburi.

Seedraw: pași de montare pe perete și pol

V. Beneficii cheie pentru implementarea rețelei

ODN și FTTH Ready: Acceptă integrarea splitterului și splicing-ul de înaltă densitate pentru rețelele de acces la fibre.

Protecție de calitate în aer liber: Proiectarea cupolei IP68 asigură durabilitatea pe termen lung chiar și în medii dure.

Instalare flexibilă: Potrivit pentru diverse scenarii de implementare - aerian, manevră, subteran.

Întreținere prietenoasă: Tăvi modulare, rutare etichetată și design de etanșare accesibilă simplifică reparațiile și upgrade -urile.

VI Depozitare și manipulare

Stocați produsul într -unZona uscată, ventilatădeparte de lumina directă a soarelui.

Evitați presiunea grea sau impactul înainte de instalare.

Asigurați -vă că toate accesoriile sunt disponibile înainte de începerea instalării.

VII. Concluzie

GJS-M9\/JFT-A închidere a cupoleieste o soluție de protecție de splice de calitate premium, de înaltă capacitateNetworks Optic cu fibră de generație viitoare. Construcția sa robustă, aspectul flexibil și ip 68- etanșare evaluată o fac ideală pentru furnizorii de servicii care implementează infrastructura de înaltă calitate în medii solicitante.

Pentru asistență tehnică suplimentară sau întrebări gratuite de eșantion, vă rugăm să contactațiOptică de primăvară- Partenerul tău de conectivitate de fibre de încredere.
