Spring Optical Communication este unul dintre cei mai mari și mai buni producători și furnizori de cordonuri de corecție 12f mpo-mpo cu experiență bogată. Bine ați venit să cumpărați produsele noastre de înaltă calitate sau să cumpărați cu ridicata cablul nostru personalizat de 12f mpo-mpo în stoc cu fabrica noastră. De asemenea, eșantionul gratuit este disponibil și dacă este necesar.

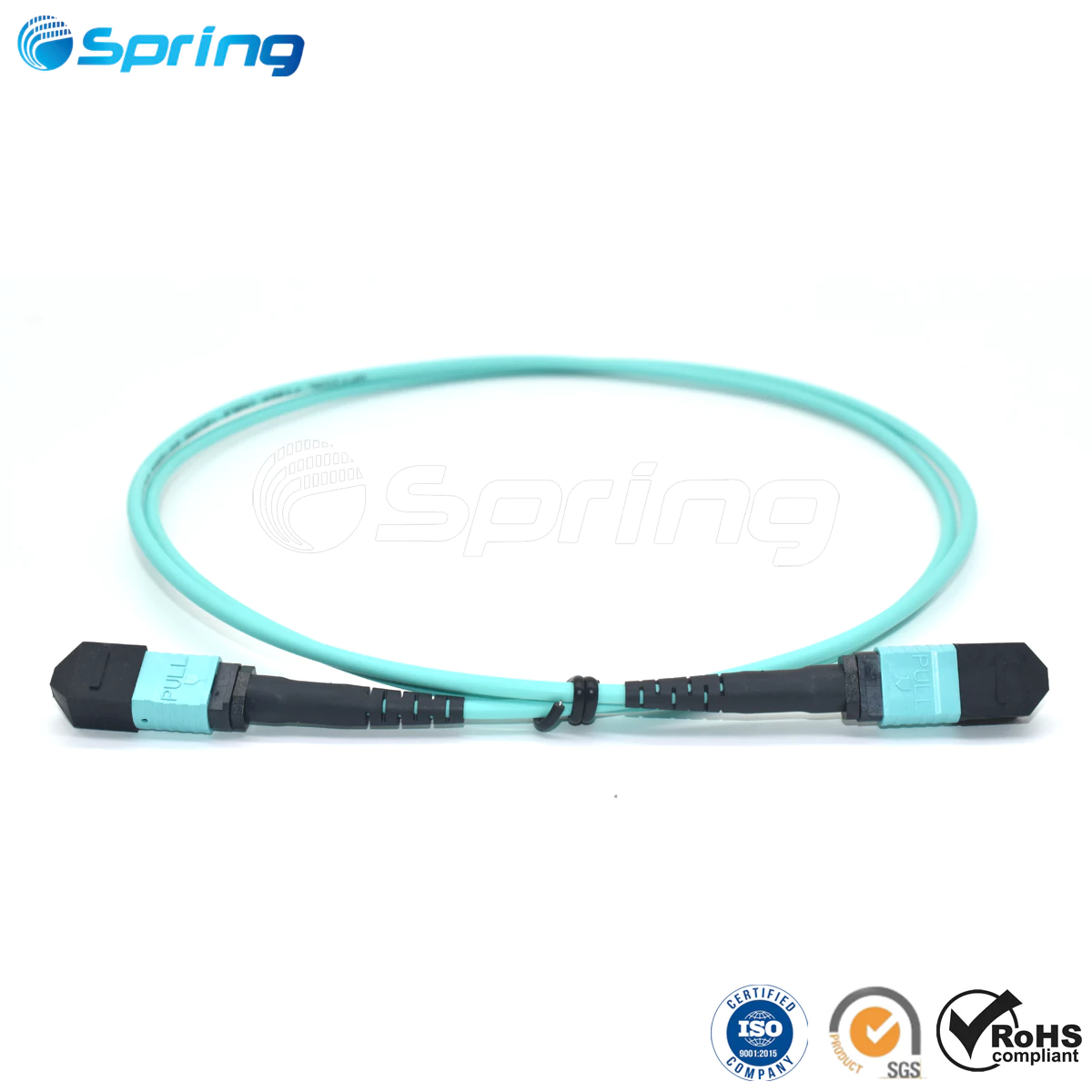

12F MPO-Cordon de corecție MPOeste o fabrică-terminatăCablu trunchi din fibră MPOconceput pentru conexiuni de coloană vertebrală optică de-densitate mare între modulele MPO, panouri de corelare și echipamente active din centrele de date și rețelele de telecomunicații.
Prezentare generală a produsului
The12F MPO-Cordon de corecție MPOdinSpring Opticaleste o densitate-înaltăCablu de corecție MPO / Cablu trunchi MPOproiectat pentru sisteme de cablare structurată cu fibră optică care necesită o instalare compactă, pierderi reduse de inserție și extindere scalabilă a rețelei.
Cablul este terminat cu conectori MPO de precizie la ambele capete și utilizează aJachetă LSZH de 3,0 mm, făcându-l potrivit pentru instalațiile interioare unde siguranța la incendiu și gestionarea cablurilor sunt importante.
Acesta suportă:
Ethernet 10G
Ethernet 40G
Ethernet 100G
Aplicațiile tipice includ:
Interconectarea casetei MPO
Legături de coloană vertebrală a panoului de corecție
Sisteme robuste de ieșire-MPO
Rețele de coloană a centrelor de date
Sisteme de distribuție optică de telecomunicații
Cu arhitectura MPO modulară, cablul principal rămâne pe loc, în timp ce doar modulul casetei trebuie înlocuit atunci când stilurile de conector se schimbă, reducând timpul de nefuncționare și costul de actualizare.
Caracteristici cheie
Pierdere de inserție scăzută și pierdere mare de retur
Tehnologie de conectori cu mai multe-fibră bazată pe MT-
Suportă 4, 8, 12 și 24 de terminații de fibră
Opțiuni de pierderi standard și pierderi super scăzute
Structuri de cablu rotunde, ovale și panglică disponibile
Carcase-codate cu culori pentru o identificare ușoară
Repetabilitate și interschimbabilitate excelente
Implementare de înaltă-densitate--play
Specificații de performanță optică
| Elemente de specificații | Mod unic (APC 8 grade Lustruit) | Multimod (PC Flat Polish) |
|---|---|---|
| Pierdere de inserție (MPO) IEC 61300-3-34 | Standard: mai mic sau egal cu 0,75 dB max / mai mic sau egal cu 0,50 dB tip Super Low: mai mic sau egal cu 0,35 dB max / Mai mic sau egal cu 0,20 dB tip | Standard: mai mic sau egal cu 0,60 dB max / Mai mic sau egal cu 0,50 dB tip Super Low: Mai mic sau egal cu 0,35 dB max / Mai mic sau egal cu 0,20 dB tip |
| Pierdere de returnare | Mai mare sau egal cu 60 dB | Mai mare sau egal cu 25 dB |
| Durabilitate | <0.3dB change after 200 matings | <0.3dB change after 200 matings |
| Interschimbabilitatea | Mai mic sau egal cu 0,2 dB | Mai mic sau egal cu 0,2 dB |
| Rezistență la tracțiune | >70N | >70N |
| Temperatura de operare | -40 de grade până la +85 grade | -40 de grade până la +85 grade |
Materiale de produs
| Conector | Referinţă | Detalii de locuință |
|---|---|---|
| MPO Singlemode | IEC 61754-7 | SM APC Green + boot negru (pierdere standard) |
| MPO Singlemode | IEC 61754-7 | Cizma SM APC galbenă + neagră (Super Low Loss) |
| MPO Multimode | IEC 61754-7 | Cizma OM1/OM2 Bej + neagra |
| MPO Multimode | IEC 61754-7 | OM3/OM4 Aqua + cizmă neagră |
| MPO Multimode | IEC 61754-7 | Cizma OM4 Violet + neagra |
Conformitatea cu standardele
IEC 61754-7
IEC 61755
Telcordia GR-1435-CORE
JIS C5982
TIA-604-5 (FOCIS5)
TIA-568-C
10G Fibre Channel
IEEE 802.3 40G / 100G
Specificatii mecanice
| Număr de fibre | OD (mm) | Rezistență la tracțiune | Încărcare de zdrobire | Raza minimă de îndoire |
|---|---|---|---|---|
| 12 | 3.0 ±0.15 | Pe termen scurt -180N / Pe termen lung-90N | Pe termen scurt -500N/Pe termen lung-150N | Static 10D / Dynamic 20D |
MPO End-Face 3D Interference Index
| Articol (IEC-61300-3-30) | Minim | Maxim |
|---|---|---|
| ROC-X (ABS) | 2000 | - |
| ROC-Y (ABS) | 50 mm | - |
| Unghi-X | -0,2 grade | 0,2 grade |
| Unghi-Y APC | 7,85 grade | 8,15 grade |
| Unghi-Y PC | -0,2 grade | 0,2 grade |
| Înălțimea fibrei | 1000 nm | 3500nm |
| Max DH All Fibre | -300nm | 300 nm |
| DH Adj | -300nm | 300 nm |
| Fibră DH Ave | -300nm | 300 nm |
| Core Dip SM | N/A | N/A |
| Core Dip MM | -200nm | 300 nm |
Toleranță la lungimea cablului
| Lungime totală (m) | Toleranţă |
|---|---|
| 0 < L < 1 | +5cm / -0 |
| 1 < L < 10 | +10cm / -0 |
| 10 < L < 40 | +15cm / -0 |
| 40 < L | +0.5% × L / -0 |
Opțiuni de polaritate MPO
Polaritatea A
Tasta sus la tastă în jos
Poziția 1 → Poziția 1
Folosit cu cablurile de corelare duplex A-B și A-A
Polaritatea B
Tasta în sus
Poziția 1 → Poziția 12
Folosit cu cabluri de corelare duplex A-B la ambele capete
Polaritatea C
Tasta sus la tastă în jos
Încrucișarea fibrelor adiacente
Poziția 1 → Poziția 2
Aceste metode de polaritate ajută la menținerea alinierii corecte Tx/Rx în sistemele optice paralele.
Disponibilitate
Cablu panglică disponibil
Cablu pachet disponibil
Ansambluri de cordon de corecție disponibile
Sunt disponibile ansambluri cu coadă
MT-Cordon de corecție cu panglică MT disponibil
Cablu loopback MPO disponibil
Aplicații
The12F MPO-Cordon de corecție MPOeste utilizat pe scară largă în:
Centre de date cu densitate mare{0}
Sisteme FTTH și FTTB
Birouri centrale de telecomunicații
Legături interne ale echipamentelor optice
Infrastructură de cloud computing
Avantajele produsului
Calitate testată în fabrică
Volum redus al cablului
Flux de aer mai bun în dulapuri
Instalare mai rapidă
Cost mai mic cu forța de muncă
Upgrade-uri ușoare viitoare
Fiabilitate-pe termen lung
Întrebări frecvente – Cordon de corecție 12F MPO-MPO
Ce este un cablu de corecție 12F MPO-MPO?
Un cablu de corecție 12F MPO-MPO este un cablu trunchi cu fibră optică terminat-din fabrică, cu conectori MPO la ambele capete, utilizat pentru conexiuni backbone de-înaltă densitate în centre de date și rețele de telecomunicații.
Care este diferența dintre cablul de corecție MPO și cablul trunchi MPO?
Un cablu de corecție MPO este, în general, utilizat pentru interconectarea echipamentelor pe distanțe scurte-, în timp ce un cablu trunchi MPO este o legătură principală permanentă între modulele MPO, panourile de corelare sau cadrele de distribuție.
Ce aplicații folosesc cablul de corecție 12F MPO-MPO?
Este utilizat pe scară largă în:
Centre de date
Rețele FTTH și FTTB
Birouri centrale de telecomunicații
Cablare de înaltă{0}densitate
Cloud și rețele de întreprindere
Ce rate de date acceptă cablul de corecție MPO-MPO?
Cablul suportă:
Ethernet 10G
Ethernet 40G
Ethernet 100G
Este compatibil cu transceiverele optice QSFP+ și QSFP28.
Ce tipuri de fibre sunt disponibile?
Cordonul de corecție 12F MPO-MPO acceptă:
G652D monomod
G657A1 / G657A2 / G657B3 fibră insensibilă la îndoire-
Fibră multimod OM1, OM2, OM3, OM4, OM5
Care este pierderea de inserție a conectorilor MPO?
Valorile tipice ale pierderilor de inserție sunt:
Pierdere standard: mai mică sau egală cu 0,75 dB max
Pierdere foarte scăzută: mai mică sau egală cu 0,35 dB max
Valoare tipică: mai mică sau egală cu 0,20–0,50 dB, în funcție de grad
Care este pierderea de returnare a conectorilor MPO?
Performanța pierderii de rentabilitate:
Singlemode: mai mare sau egal cu 60 dB
Multimod: mai mare sau egal cu 25 dB
Se poate personaliza lungimea cablului?
Da. Lungimea cablului poate fi personalizată de la 1 metru până la aplicații de coloană vertebrală pe distanță lungă-, cu toleranță definită în funcție de intervalul de lungime.
Ce opțiuni de polaritate sunt disponibile?
Cablul acceptă trei tipuri de polaritate:
Tastați A (direct-)
Tip B (polaritate încrucișată)
Tip C (cablu încrucișat în pereche în interior)
Care este raza minimă de îndoire?
Raza minima de indoire:
Static: 10D
Dinamic: 20D
Acest lucru asigură o instalare sigură în medii cu densitate mare-.
Este disponibilă configurația OEM sau personalizată?
Da. Spring Optical oferă servicii OEM/ODM, inclusiv:
Selectarea tipului de conector
Personalizarea numărului de fibre
Culoarea și materialul jachetei
Configurarea polarității
Etichetare și ambalare privată
Cu ce standarde respectă produsul?
Produsul este conform cu:
IEC 61754-7
IEC 61755
TIA-604-5 (FOCIS5)
Telcordia GR-1435-CORE
IEEE 802.3 40G/100G
Cablare structurată TIA-568-C
De ce să folosiți cabluri MPO în loc de cabluri cu fibră duplex?
Cablurile MPO reduc volumul cablurilor, simplifică instalarea, îmbunătățesc fluxul de aer și acceptă optica paralelă de{0}}înaltă densitate pentru rețelele 40G și 100G.
Care este durata ciclului de împerechere al conectorilor MPO?
Conectorii MPO sunt testați pentru până la 200 de cicluri de împerechere cu o variație de performanță mai mică de 0,3 dB.
Cine produce conectorii?
Spring Optical folosește conectori MPO{0}}de înaltă calitate de la:
Senko
Nissin
Sumitomo
pentru a asigura o performanță optică consistentă.
Serviciu OEM
Suporturi optice cu arc:
Culoarea mantalei cablului
Imprimare personalizată
Culoarea conectorului
Etichete private
Design ambalaj
Marci de expediere
Mai multe grade de calitate
Ambalare
Ambalajul standard include:
Pungă PE auto-sigilată, protecție cu bule, cutie de hârtie, palet fără fumigație-
Dimensiuni cutie:
34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm
Ambalajul personalizat este disponibil.
Informații de comandă
| Tip conector | Structura fibrelor | Tip de fibră | Gradul de calitate | Tip pin | Sacou | Culoare | Polaritate | Lungime |
|---|---|---|---|---|---|---|---|---|
| M1=Senko MPO fără filă | 1=8F rundă | 1 = G652D | 1=Standard | 1 = F-F | H=LSZH | Un=albastru | A=Tip A | 1 = 1m |
| M2=MTP fără filă | 2=12F rundă | 2 = G657A1 | 2=Super scăzut | 2 = F-M | C=PVC | B=Portocaliu | B=Tip B | 1.5 = 1.5m |
| M3=China MPO | 3=16F rundă | 3 = G657A2/B2 | 3 = M-M | F=OFNR | C=Verde | C=Tastați C | 2 = 2m | |
| M4=Senko MPO cu filă | 4=20F rundă | 4 = G657B3 | P=OFNP | D=Maro | Personalizat | |||
| M5=MTP cu tab | 5=24F rundă | 5=OM1 | U=PU | E=Gri | ||||
| 6=8Panglică F | 6=OM2 | F=Alb | ||||||
| 7=12Panglică F | 7=OM3 | G=Roșu | ||||||
| 8=8F panglică goală | 8=OM4 | H=Negru | ||||||
| 9=12F panglică goală | 9=OM5 | Eu=Galben | ||||||
| J=Violet | ||||||||
| K=Roz | ||||||||
| L=Aqua | ||||||||
| M=Magenta |
Exemplu de cod de comandă
M1-2-7-2-1-H-L-B-2
Sens:
M1= Senko MPO fără filă
2= 12Cablu rotund F
7= Fibră OM3
2= Pierdere foarte mică
1= Femeie la Femeie
H= jachetă LSZH
L= Aqua
B= Polaritate de tip B
2= 2 metru
Introducere producător
Spring Opticalfurnizează soluții de conectivitate prin fibră optică pentru:
operatorii de telecomunicații
ISP-uri
centre de date
distribuitori
Capacitățile de producție includ:
Linie de producție MPO
Atelier cablu fibră
Testarea interferometrului 3D
Controlul calității ISO
Serviciu OEM/ODM
Sursele conectorilor includ:
Senko
Nissin
Sumitomo
pentru o performanță constantă-de transport.
Contactați Spring Optical pentru consultanță tehnică, ansambluri de cabluri MPO personalizate sau soluții de fibră optică bazate pe proiecte{0}}.
